>當前位置：納米晶電感到底好在哪？
發布時間：2026-04-10 18:21:34“納米晶電感是不是比普通電感更好?”這是不少做電源、濾波、工業控制和新能源汽車配套的人常會問到的問題?？吹健凹{米晶”三個字，很多人第一反應是材料更先進、性能更強，但真正落到產品選型上，大家更關心的其實不是名字，而是它到底能解決什么問題、適合放在什么電路里、和鐵氧體電感相比差別在哪。
從工程角度看，納米晶電感并不是一個空泛概念，它通常是指采用納米晶軟磁材料作為磁芯的電感或共模電感。像 Proterial 的 FINEMET、VAC 的 VITROPERM，都屬于這一類材料體系，常見應用集中在共模扼流圈、EMI 濾波、電流互感器和部分高頻磁性器件上。之所以被越來越多設備采用，核心原因就在于它兼顧了較高磁導率、較低損耗、較穩定的溫度特性，以及做小型化設計時更有優勢。

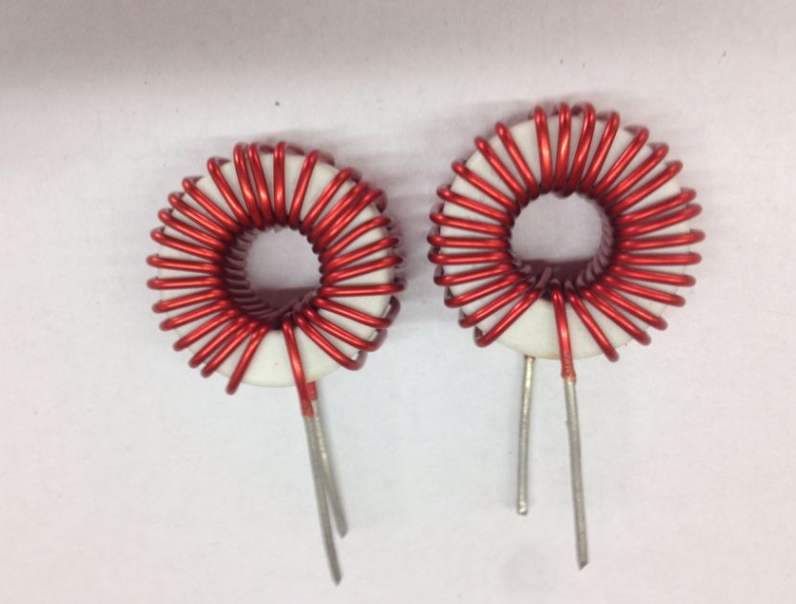

1、什么是納米晶電感
先說得直白一點，納米晶電感不是換了個叫法的普通電感，而是磁芯材料發生了變化。它的關鍵不在繞線方式，而在磁芯。納米晶軟磁材料通常屬于鐵基材料體系，經過快速凝固和后續熱處理后，內部形成非常細小的晶粒結構。VAC 的資料提到，這類材料的晶粒平均尺寸大約在 10 到 40 納米;Proterial 對 FINEMET 的介紹中也提到，其晶粒大約在 10 納米級別。也正是這種微觀結構，讓它在軟磁性能上表現得更出色。
很多人把“納米晶電感”理解成所有功率電感都能用的一種通用方案，其實不完全對。在實際產品里，納米晶材料最常見的落點是共模電感、EMI 濾波器和噪聲抑制器件，因?yàn)檫@類場景特別看重高磁導率、寬頻抑制能力和溫度穩定性。對于某些高電流儲能電感、PFC 電感或輸出電感，工程上也會用到性能優秀的磁性材料，但不一定全都選納米晶，很多時候還會在非晶、金屬磁粉芯、鐵氧體之間做平衡。
2、納米晶電感為什么這幾年更受關注
原因并不復雜?，F(xiàn)在很多電子設備都在往高頻化、小型化、高功率密度方向走，傳統磁性器件一旦體積大、發熱高、損耗高，就會拖累整機設計。納米晶材料因?yàn)榫邆涓叽艑?dǎo)率和較低損耗，在不少濾波和抑制噪聲的場景里，可以用更少的匝數做出較高的電感量或阻抗，這樣既能減小銅損，也有利于控制體積。
另外一個現實原因，是很多行業對電磁兼容的要求越來越嚴格。工業電源、變頻器、光伏逆變器、車載系統、充電設備、通信設備，這些產品一旦噪聲控制不好，不僅影響本機性能，還可能干擾周邊設備。納米晶共模電感之所以被重視，就是因?yàn)樗谳^寬頻段內都有不錯的抑制效果，適合做 EMI 設計時的關鍵器件。VAC 和 Proterial 都把納米晶材料重點放在共模噪聲抑制和 EMC 方案上，這本身就說明了它在工程上的主戰場。
3、納米晶電感的核心優勢到底體現在哪
第一，是磁導率高。納米晶磁芯更容易做出高阻抗和高感量。
第二，是頻率響應更寬，共模扼流圈在 10kHz 到數 MHz 的頻段內都能提供較寬帶的插入損耗曲線，相比同尺寸、同繞組條件下的傳統鐵氧體扼流圈，低頻和高頻兩端的衰減表現都有優勢。對于做 EMI 濾波的人來說，這一點很實用，因?yàn)楝F(xiàn)實噪聲往往不是只集中在某一個窄頻點。
第三，是溫度特性比較穩。納米晶材料的磁導率、飽和磁通密度等參數對溫度變化不太敏感，適合高低溫環境和較高工作溫度場景。其溫度特性較穩定。對于工業設備、車載系統、戶外電源來說，這種穩定性很重要。
第四，是有利于小型化。因?yàn)榇艑?dǎo)率高、阻抗高，很多時候設計者不需要靠大量增加匝數去堆性能，這樣做出來的器件更容易縮小尺寸和減輕重量。VAC 甚至在資料中提到，在相近條件下，某些納米晶共模扼流圈方案的體積可做到比傳統方案縮小至三分之一左右。
4、納米晶電感和鐵氧體電感有什么區別
不少采購和設計人員在選型時，經常在納米晶和鐵氧體之間猶豫。兩者都能做磁性器件，也都很常見，但側重點并不一樣。
鐵氧體的優勢通常在于成本、成熟度和應用廣度，很多消費電子和常規電源產品都會大量使用。納米晶的強項則更偏向高磁導率、寬頻抑制、溫度穩定和小型化潛力。以共模噪聲抑制為例，官方資料已經給出很明確的對比：納米晶材料在高阻抗、寬帶插入損耗和高頻表現上，往往優于傳統 Mn-Zn 鐵氧體。
不過，納米晶也不是所有場合都自動勝出。某些高性能納米晶材料雖然衰減能力強，但在飽和行為上可能比其他材料更敏感，因此如果應用中存在較大的不平衡電流、直流偏置或特殊飽和要求，就要選擇更合適的磁導率等級，不能只盯著“納米晶”三個字。說白了，材料沒有絕對的好壞，只有和工況是否匹配。
5、納米晶電感常見用在哪些地方
從公開資料來看，納米晶材料最成熟、最典型的應用就是共模電感和 EMI 濾波。無論是 VAC 還是 Proterial，產品線里最核心的納米晶器件都和共模噪聲抑制有關，適用對象包括電源、變頻器、工業驅動、通信設備、車載電子和新能源設備。
除了共模電感，納米晶材料也會用于電流互感器、脈沖變壓器、部分高頻磁性器件以及無線電能傳輸中的屏蔽和 EMC 方案。
如果從行業來看，納米晶電感出現頻率較高的地方主要集中在新能源汽車、電驅系統、光伏逆變器、儲能系統、工業自動化、電源模塊、充電設備和高要求 EMC 場景。這些行業共同的特點是：功率密度高、噪聲復雜、工作環境嚴苛，對體積、發熱和穩定性都比較敏感。
6、選擇納米晶電感時，不能只看“納米晶”三個字
很多人選型時容易犯一個簡單錯誤：只要看到納米晶，就覺得一定更高端。其實真正要看的，是材料等級、磁導率范圍、工作頻段、電流條件和實際安裝環境。
先看應用目的。如果你主要是做共模噪聲抑制，那就要重點看它在目標頻段內的阻抗和插入損耗表現;如果更在意高溫環境下的穩定性，就要關注它的溫度特性和持續工作溫度;如果線路里存在較大不平衡電流，還要評估飽和余量。
再看結構和體積。納米晶材料確實有利于小型化，但并不代表器件越小越好。實際選型還要結合繞組方式、絕緣要求、安裝空間和散熱條件。有些設備為了追求緊湊，會把磁性器件壓得很小，結果溫升、絕緣或一致性出問題，最后反而得不償失。
最后還得看成本。納米晶電感的性能確實有吸引力，但如果產品本身對 EMC 指標要求不高、成本又壓得很緊，未必一定要上納米晶。設計選材本來就是性能、成本、體積和可靠性之間的平衡，不是材料名字越新越好。
7、納米晶電感在使用中要注意什么
第一，要注意飽和條件。雖然納米晶材料普遍具備較高飽和磁通密度，VAC 給出的典型數據為 1.2T，但具體到器件是否容易飽和，還要看繞組匝數、偏置電流和實際工作方式，不能拿材料參數直接代替整機結果。
第二，要注意頻率和噪聲類型。納米晶電感不是萬能濾波器，不同頻段的噪聲特征不同，差模和共模也不是一回事。很多項目中，納米晶共模電感需要和 Y 電容、X 電容、差模電感等一起搭配，才能把濾波器做完整。只換一個磁芯材料，不一定立刻解決全部噪聲問題。
第三，要注意工藝和機械條件。納米晶材料通常由薄帶繞制而成，產品會涉及涂層、外殼和裝配結構。官方資料提到，這類材料可配環氧涂層或塑封外殼，也強調其在高低溫、機械應力環境下的適用性，但前提是器件本體和整機工藝都要匹配。
8、納米晶電感適合哪些企業和項目關注
如果你的產品屬于以下幾類，納米晶電感通常值得重點看看：一類是對 EMI 指標要求嚴的設備，比如工業電源、變頻器、伺服驅動、光伏和儲能逆變器;一類是體積受限、又希望提升功率密度的設計;還有一類是工作溫度波動大、噪聲抑制要求高的車載和新能源系統。官方資料里出現最多的應用方向，也基本集中在這些場景。
如果你的產品屬于一般消費電子、普通適配器或者對成本極度敏感的場景，那就需要更謹慎地算賬。納米晶電感確實有性能優勢，但是否值得上，要看它能不能真正換來更高的 EMC 通過率、更小的體積、更低的損耗，或者更寬松的熱設計空間。只要這些收益不明顯，傳統方案也可能更合適。
