“超微晶磁環線圈到底有什么特別?為什么做電源濾波、EMI抑制、逆變器和充電設備時，經常會提到它?”不少人第一次聽到“超微晶”三個字，會以為這是某種高端、很玄的材料。其實超微晶磁環線圈并不神秘，它之所以被廣泛使用，核心原因在于：磁芯材料性能優秀，做成磁環后損耗低、效率高、抗干擾能力強，特別適合高頻和大電流場景。

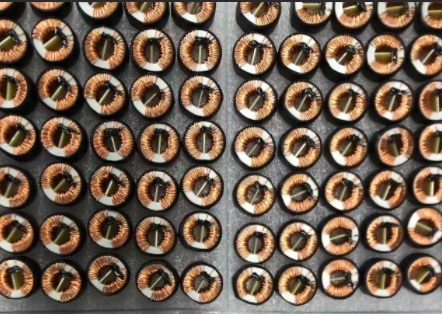

　　超微晶磁環線圈，通常指以超微晶合金帶材制成的磁環作為磁芯，再在其上繞制線圈形成的電感類器件。它可以是共模電感、差模電感，也可以是脈沖變壓器、電流互感器等的關鍵部件。相比傳統鐵氧體磁環或硅鋼片磁芯，超微晶材料往往在高磁導率、低損耗、寬頻帶、較高飽和磁感應強度等方面更有優勢，因此在電力電子、新能源、通信、電磁兼容領域越來越常見。

　　一、超微晶磁環線圈到底是什么

　　先拆開來看，“磁環線圈”很好理解：在一個環形磁芯上繞上導線，形成電感或變壓器的結構。磁環的好處是磁路閉合、漏磁小、效率高，也更利于抑制外界干擾。

　　“超微晶”則是磁芯材料的關鍵。超微晶磁芯通常由鐵基合金帶材經過特殊工藝制備，內部晶粒尺寸非常小，呈現出“納米晶/超微晶”結構。正是這種細小晶粒與組織特性，讓它在磁性能上表現出更高的磁導率、更低的損耗和更好的頻率特性。

　　所以，超微晶磁環線圈可以理解為：用超微晶磁環當磁芯做出來的線圈器件。它不是某一種單一產品，而是一類器件的統稱，常見形態包括共模電感、濾波電感、功率電感、互感器、變壓器等。

　　二、為什么很多場景更偏愛超微晶磁環

　　如果只看外形，超微晶磁環和鐵氧體磁環差不多，都是一個環。但在電力電子和EMC應用里，材料差異會直接影響器件性能和系統效果。

　　1)磁導率高，容易做出高電感量

　　磁導率高意味著同樣匝數下更容易獲得更大的電感量，或者在同樣電感量要求下可以減少匝數。這帶來兩個實際好處：

　　體積可以做得更緊湊

　　繞線損耗可能更低(匝數減少，銅耗下降的空間更大)

　　2)損耗低，適合高頻工作

　　在高頻電源、逆變器、充電樁、服務器電源等場景中，磁性元件的損耗會顯著影響溫升與效率。超微晶材料通常在較寬頻段內保持較低的磁芯損耗，這讓它更適合高頻運行。

　　3)飽和磁感應強度較高，抗大電流能力更強

　　在大電流工況下，磁芯一旦進入飽和，電感量會明顯下降，濾波效果變差，甚至引發系統異常。超微晶材料通常具有較高飽和磁通密度，因此在同等體積下更能承受較大的磁通變化，對大電流應用更友好。

　　4)寬頻特性好，做EMI抑制更“全能”

　　特別是在共模電感應用中，寬頻抑制能力很關鍵。很多系統噪聲并不是單一頻點，而是一個寬頻段。超微晶磁環線圈的頻率響應往往更寬，抑制效果更均衡。

　　三、超微晶磁環線圈常見類型有哪些

　　1)共模電感

　　共模電感主要用于抑制共模噪聲，常見于開關電源輸入端、充電樁、逆變器、光伏、儲能系統、工業電源等。

　　它的特點是：對共模干擾呈現較高阻抗，對正常差模電流影響相對小。

　　2)差模電感/濾波電感

　　用于抑制差模噪聲、平滑電流、配合電容形成濾波網絡。

　　在高功率變換中，它的設計往往需要兼顧電感量、直流偏置下的穩定性以及溫升控制。

　　3)電流互感器/采樣線圈

　　超微晶磁環在電流檢測場景中也很常見，尤其是對精度和寬頻響應有要求的測量電流互感器。

　　磁芯的高磁導率可提升靈敏度，低損耗與較好線性也有助于穩定性。

　　4)脈沖變壓器/隔離驅動類器件

　　在某些需要高頻脈沖傳輸?shù)膱鼍?，超微晶磁環也會被用來構建變壓器或耦合器件，強調低損耗與高響應。

　　四、影響超微晶磁環線圈性能的關鍵因素

　　很多人以為只要買“超微晶磁環”就一定效果好，但真正決定性能的，還包括磁芯參數、繞線方式、工藝細節。

　　1)磁芯材料與熱處理狀態

　　同樣叫超微晶，不同配方、工藝、熱處理控制會影響磁導率、損耗、溫度特性和一致性。高品質材料在批量穩定性上通常更好。

　　2)磁芯尺寸與截面積

　　磁環的內徑、外徑、厚度決定了磁路長度和截面積，直接影響電感量、飽和能力和溫升水平。

　　一般來說，截面積更大的磁芯更能承受大電流磁通變化，但體積與成本也會增加。

　　3)繞組匝數與線徑

　　匝數影響電感量，線徑影響銅耗與溫升。

　　對于高頻場景，還要考慮集膚效應與鄰近效應，可能會用到多股絞線、扁銅線或漆包線組合。

　　4)繞線方式與耦合結構

　　共模電感通常是雙繞組同向繞制，差模電感則根據需求配置。繞組的對稱性、緊密程度會影響漏感、阻抗曲線和抑制效果。

　　5)絕緣與封裝工藝

　　線圈器件往往要滿足耐壓、絕緣距離、爬電距離等安全要求。絕緣膠帶、骨架、浸漆、灌封都會影響可靠性與散熱。

　　五、超微晶磁環線圈主要應用在哪些行業

　　1)新能源：光伏、儲能、充電樁

　　這些系統功率大、開關頻率高、電磁干擾強，EMI濾波是系統設計的重點。超微晶共模電感常用來提升抑制能力并控制溫升。

　　2)電源行業：服務器電源、通信電源、工業電源

　　功率密度高意味著磁性元件要更高效、更低損耗。超微晶磁環線圈可用于輸入濾波、PFC段、輸出濾波等位置。

　　3)變頻器、逆變器、電機驅動

　　電機驅動噪聲復雜，寬頻段EMI抑制需求明顯，超微晶材料的寬頻特性往往更合適。

　　4)軌道交通、工業自動化

　　可靠性要求高、環境復雜，材料穩定性與器件壽命更被重視，超微晶磁芯的優勢更容易體現。

　　5)汽車電子(部分電源與高壓系統)

　　汽車環境溫度范圍大、壽命要求長，對磁性元件的一致性與耐久性要求更高，超微晶也在一些高端方案中被采用。

　　六、選購或設計超微晶磁環線圈時怎么選得更靠譜

　　1)先明確用途：共模抑制還是差模濾波

　　共模電感關注的是共模阻抗曲線和耐流能力;差模電感更關注電感量、直流偏置特性、飽和點與損耗。

　　2)看工作頻段與目標干擾范圍

　　不同系統噪聲頻段不同，想抑制的頻段越清楚，越容易選到合適的磁芯與繞組結構。

　　3)確認電流與溫升邊界

　　包括額定電流、峰值電流、短時沖擊電流，以及允許溫升。超微晶材料抗飽和能力強，但線圈銅耗和散熱同樣關鍵。

　　4)關注絕緣等級與耐壓要求

　　尤其是電源輸入端、隔離場景、車規或高壓系統，絕緣要求不只是“能用”，而是必須符合規范。

　　5)重視一致性與批量穩定

　　工程上最怕的是樣品好、量產差。超微晶磁芯材料和工藝穩定性會直接影響批量一致性。

　　七、使用與裝配中的常見注意點

　　避免機械損傷磁芯：超微晶磁環通常較脆，跌落或夾持不當可能導致裂紋，影響磁性能與可靠性。

　　合理散熱設計：磁芯損耗和銅耗都會帶來溫升，布局上要避免靠近高熱源，必要時考慮風道或導熱結構。

　　注意繞組固定與抗振：在工業和車載場景，振動會導致線圈松動、絕緣磨損，浸漆或固定工藝很重要。

　　防止高濕與污染：部分應用環境潮濕或粉塵較多，封裝與表面防護會影響壽命。

　　EMI不是只靠一個電感解決：線圈是關鍵器件，但系統還需要配合電容、布局、接地、屏蔽等整體設計。
