>當前位置：超微晶磁環線圈：從“黑色小環”看懂高頻電源的秘密ss
發布時間：2025-12-16 15:34:35你有沒有好奇，電源板上那些不起眼的黑色小環，為什么能讓設備在高頻、高功率下依然穩定安靜地工作?這些“小環”里，有一類越來越常見的關鍵器件——超微晶磁環線圈。它到底“超”在哪里?和普通磁環有何不同?又為什么被廣泛用在高端電源、新能源和通信設備中?
下面就從多個角度，系統拆解這個元件。

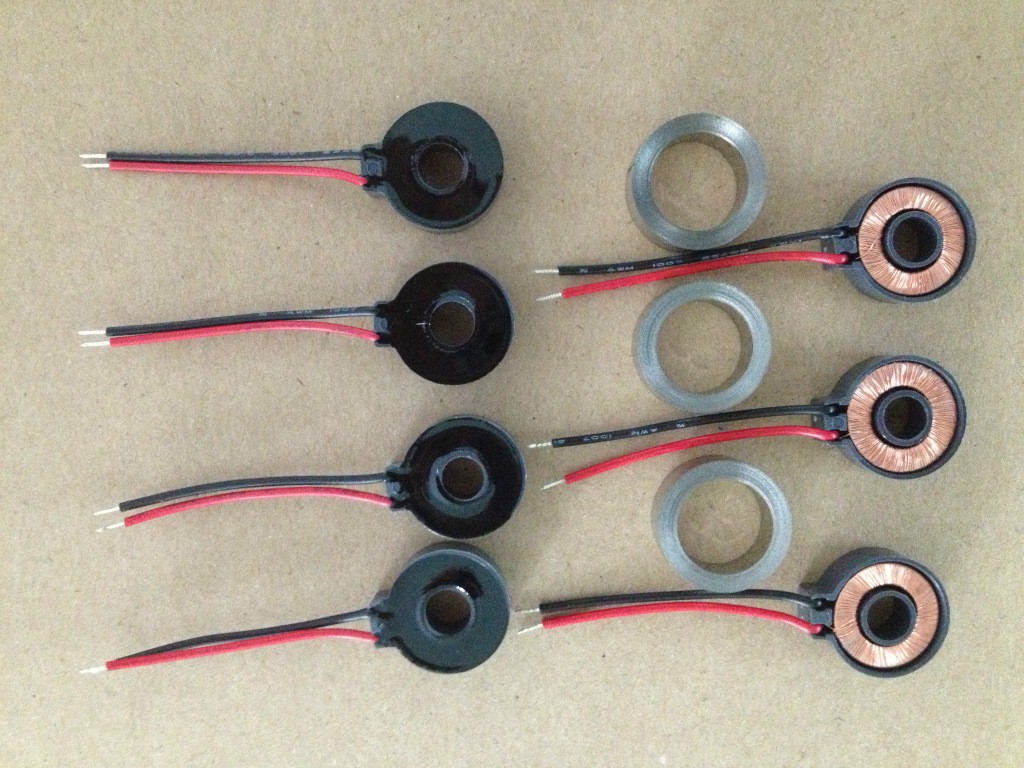

一、什么是超微晶磁環線圈?
1、概念
磁環線圈：在磁性材料做成的環形磁芯上繞制導線形成的線圈，是常見的電磁元件。
超微晶磁環：在普通納米晶、鐵粉芯等基礎上，通過特殊合金配方和熱處理工藝，形成更細致、更均勻的納米晶粒，具備更高的磁導率、更低損耗和更好的高頻特性。
“超微晶”三個關鍵詞
晶粒更細：晶粒尺寸更小、更均一，有利于降低磁滯損耗、提高軟磁性能。
損耗更低：在高頻、高磁通密度下發熱更少。
頻寬更大：兼顧低頻濾波和高頻噪聲抑制。
線圈+磁環=性能放大器
單獨的線圈電感較小、易受干擾;磁環單獨無法工作。將導線繞在超微晶磁環上，形成電感元件或共模電感，用來濾波、儲能、抑制電磁干擾(EMI)，性能遠超普通磁芯線圈。
二、超微晶磁環線圈的核心特點
高磁導率，電感更容易做大
在相同尺寸的磁芯上，超微晶材料可以獲得更高的電感值。
設計時繞線圈數可以減少，降低銅損、減小體積。
低損耗、低溫升
高頻下磁芯損耗小，整體發熱少，有利于提高設備可靠性和壽命。
對于長時間滿載運行的電源、逆變器來說，溫升控制非常關鍵。
寬頻段抑制能力
從工頻、開關頻段到射頻段噪聲，都有良好抑制效果。
在開關電源輸入端，用作共模電感時，可以有效抑制傳導干擾，提升EMC表現。
體積小，功率密度高
同等電感和電流能力下，可以做得更小、更輕。
方便高功率、小體積電源設計，比如服務器電源、車載電源模塊等。
穩定性好、一致性高
材料工藝穩定后，磁性參數批次波動小，給批量生產帶來可靠的一致性。
有利于控制產品參數誤差，使整機性能更加可控。
三、它主要用在哪些場景?
高頻開關電源
用作共模電感：抑制輸入輸出端的共模干擾，滿足各類EMC/EMI標準。
用作儲能電感、濾波電感：與電容配合形成LC濾波，提升輸出紋波指標。
新能源與汽車電子
光伏逆變器、儲能變流器中的濾波電感、扼流圈。
車載OBC(車載充電機)、DC-DC轉換器中的高頻磁性元件。
新能源汽車高壓系統對效率、體積、可靠性要求極高，超微晶磁環線圈優勢明顯。
通信與服務器設備
5G基站電源、服務器電源中，用于PFC電路、DC-DC模塊的濾波和EMI抑制。
高頻、高功率密度場景下，兼顧小體積與高效率。
工業控制與變頻設備
變頻器、伺服驅動器的輸入輸出濾波、EMI抑制。
工業現場干擾多，對抗干擾能力要求高，超微晶磁環線圈可以提升系統電磁兼容性。
民用電子與家電
高端電視、電冰箱、空調的電源濾波。
智能家居設備中，保證設備對電網的“干擾少”，也不怕電網噪聲。
四、與普通磁環線圈的對比
與鐵粉芯磁環對比
鐵粉芯優點：價格低、工藝成熟。
不足：高頻損耗大，體積一般較大。
超微晶優勢：在更高頻段依然保持較低損耗，磁導率高，能在更小體積下實現同等甚至更高的性能。
與普通納米晶磁環對比
普通納米晶：性能已經不錯，但在高頻段和損耗控制上仍有提升空間。
超微晶：在晶粒尺寸、內部應力等方面進一步優化，在高頻和高磁通條件下性能更突出，溫升更低。
與鐵氧體磁環對比
鐵氧體優勢：高頻特性好、成本較低。
不足：在高磁通密度下易飽和，適合中小功率場景。
超微晶磁環線圈兼具高磁導率和較高飽和磁感應強度，更適合大電流、高功率應用。
綜合來看
如果只是普通低功率濾波，傳統磁芯也能滿足。
一旦涉及高功率、高頻、小體積、高可靠這些關鍵詞，超微晶磁環線圈的優勢就非常明顯。
五、結構設計與關鍵參數
磁芯尺寸與形狀
常見為環形磁芯(外徑、內徑、高度為主要尺寸參數)。
外徑越大，可承受的電流通常越高，但體積和成本也隨之增加。
還要考慮安裝方式：立式、臥式、插件、貼片等。
磁導率(μ)和初始磁導率
磁導率越高，在同樣匝數下電感值越大。
初始磁導率的穩定性關系到電感在不同溫度、頻率下的變化。
飽和磁感應強度(Bs)
決定磁芯在大電流沖擊時是否容易飽和。
一旦飽和，電感急劇降低，濾波、儲能效果變差，還可能引發噪聲和異常。
損耗(Pc)與溫升
損耗越低，磁芯越不容易發熱。
在大功率、高頻應用中，要特別關注這一點，避免磁環長時間高溫導致材料性能衰減、絕緣老化。
電感量與匝數
設計時需要在電感量、匝數、導線截面之間平衡：
電感太小，濾波和儲能不足;
匝數太多，銅損增加，尺寸變大。
充分利用超微晶材料高磁導率的優勢，可以在較少匝數下獲得足夠的電感。
絕緣與繞線工藝
導線多采用漆包線，要求耐溫、耐電壓。
磁芯表面需要可靠的絕緣層，防止線圈與磁芯之間擊穿。
高品質的繞線工藝有助于降低漏感、控制分布電容，改善高頻特性。
六、使用超微晶磁環線圈有哪些實際好處?
電源更安靜
EMI更低，通過各類安規和電磁兼容測試更容易。
用戶體驗上表現為：電器不“嘯叫”、不干擾其他設備，電視不花屏，音響不“嗡嗡叫”。
效率更高、節能省電
損耗小意味著在同樣輸入功率下，可用在負載上的功率更多。
對于長期運行的設備，如服務器、基站、工控設備，小小的效率提升累積起來就是可觀的能耗節約。
可靠性更好、壽命更長
磁芯溫升低，對周圍元件的熱影響小。
長期在高溫環境中工作時，性能衰減更慢，設備整體壽命延長。
設計更自由
更高的功率密度讓工程師在體積和性能之間有更大伸縮空間。
可以用更小的體積實現原來同等功率，或在相同空間上實現更高功率。
七、如何初步判斷一顆超微晶磁環線圈是否合適?
應用場景和目標
是做EMI共模濾波，還是儲能電感/扼流圈?
工作頻率范圍是多少?開關頻率大概在哪個區間?
電流和功率
最大工作電流、峰值電流是多少?
對溫升的要求有多嚴格?
體積與安裝方式
有多少安裝空間?
是要插件式還是貼片式?立式或者臥式有無特殊要求?
電感量與頻率特性
需要的電感量是多少?
在實際工作頻率下，電感保持度和損耗表現如何?
認證與可靠性要求
是否涉及安規認證(如家電、車規、通信設備等)?
是否需要通過長時間高溫老化、沖擊、高濕度等可靠性測試?
通過這些問題，可以快速縮小選擇范圍，再根據樣品測試結果進行最終定型。
八、未來發展趨勢
向更高頻率、更高功率密度發展
隨著半導體器件向SiC、GaN等寬禁帶材料發展，開關頻率不斷提升，對磁性材料性能要求也越來越高。
超微晶磁環線圈會繼續朝著更低損耗、更高頻、體積更小的方向演進。
綜合成本與性能平衡
雖然超微晶材料成本相對傳統磁芯更高，但隨著工藝成熟和規?；a(chǎn)，整體成本在逐步下降。
在整機層面看，高效率、高可靠性往往能抵消部分材料成本因素。
定制化、模塊化設計
根據不同客戶的電路拓?fù)?、工作條件，提供定制化磁環線圈方案，提升系統整體性能。
與電源模塊、濾波模塊高度集成，形成標準化產品。
