一、超微晶磁芯到底是什么?

　　超微晶磁芯聽起來很專業，它和常見的鐵氧體磁芯、硅鋼片有什么不一樣?是不是就是“納米晶”的另外一種叫法?

　　從材料上看，超微晶磁芯通常由鐵基超微晶合金帶材卷繞或成型而成，內部由尺寸約十幾納米的細小晶粒與非晶基體共同組成，屬于一類納米級晶粒結構的軟磁材料。ming-ci.com+1

　　行業里常常把“納米晶”和“超微晶”連在一起稱呼，有的資料甚至直接寫成“納米晶(也稱超微晶)材料”，本質上都是指晶粒尺寸在納米級、性能優于傳統硅鋼和鐵氧體的一類軟磁合金。ming-ci.com+1

　　正是這種特殊的微觀結構，使得超微晶磁芯兼具：

　　高飽和磁感應強度

　　極高的磁導率

　　較低的矯頑力

　　中高頻段下的低損耗

　　在電力電子、高頻變壓器、EMC濾波等領域越來越受歡迎。谷歌專利+1

　　二、從材料結構看，超微晶磁芯“強”在哪里?

　　1. 超微晶 = 納米級晶粒 + 非晶基體

　　典型的鐵基超微晶合金(如 Fe-Si-B-Cu-Nb 系)先被制成非晶帶材，再經過受控退火，使材料內部析出大量約 10nm 量級的鐵基納米晶粒，散布在非晶基體之中。谷歌專利+1

　　這種“細晶粒 + 非晶”的復合結構帶來幾方面好處：

　　晶粒足夠細，有利于降低矯頑力;

　　多晶粒平均效應，使磁疇壁運動更容易、損耗更低;

　　非晶基體提供良好的強度和耐磨性，磁芯整體機械性能也不錯。

　　2. 典型性能指標區間

　　以公開專利給出的超微晶磁芯標準指標為例：谷歌專利

　　初始磁導率 μ0.08 > 60,000

　　最高磁導率 μm > 200,000

　　飽和磁密 Bs > 1.1 T

　　矯頑力 Hc < 1.6 A/m

　　單位鐵損 Ps(0.5T / 20kHz)< 30 W/kg

　　單位鐵損 Ps(0.2T / 100kHz)< 70 W/kg

　　有些廠家的宣傳數據中，靜態原始磁導率可達到 120,000–140,000，相關變壓器鐵芯的有效磁導率遠高于普通鐵氧體。transmart.net+1

　　簡單理解就是：同樣體積的磁芯，超微晶能承受更高磁通、更高功率，還能保持損耗和溫升在可控范圍內。

　　三、和常見磁芯材料相比，有什么差別?

　　1. 對比鐵氧體磁芯

　　鐵氧體是開關電源里最常見的磁芯材料，優點是：電阻率高、成本適中、易加工。但它也有明顯限制：

　　飽和磁感應強度相對較低;

　　在一定頻率和磁通密度下?lián)p耗較大;

　　想做大功率時，磁芯體積容易膨脹。

　　超微晶磁芯在同等條件下：

　　Bs 更高，能在更高磁通密度下工作;

　　在 20–50kHz 等頻段，損耗僅為鐵氧體的 1/2–1/5 左右;transmart.net+1

　　可在更小體積下實現相同甚至更高的功率等級。

　　這也是很多高性能共模電感、PFC 電感、逆變電源開始轉向超微晶磁芯的原因。

　　2. 對比硅鋼片和坡莫合金

　　硅鋼片適合工頻變壓器和電機，成本低但頻率上不去，損耗大、體積大。坡莫合金磁導率高、噪聲低，但含鎳較多，材料成本較高。

　　超微晶磁芯則：

　　飽和磁感和磁導率都比較“均衡”，性能接近甚至超過部分坡莫合金;transmart.net+1

　　以鐵為主，材料成本相對友好;

　　更適合 20kHz–100kHz 甚至更高頻段的電力電子應用。CSDN博客+1

　　四、超微晶磁芯的典型應用場景

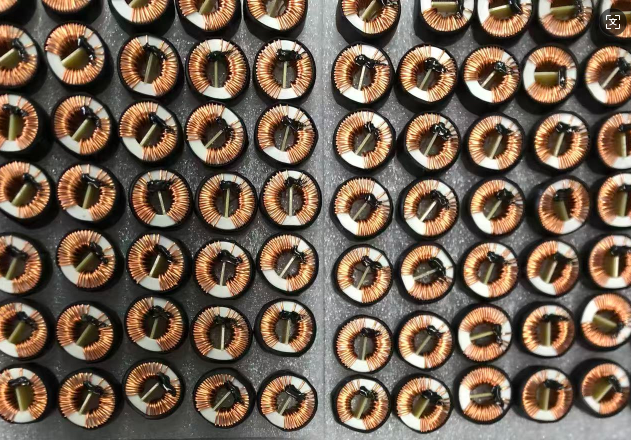

　　1. 共模電感與EMC濾波

　　在開關電源、逆變器、變頻器等設備中，共模干擾是重要問題。采用超微晶磁芯制作共模電感，可以：CSDN博客+1

　　利用高磁導率，在相對較小尺寸下獲得足夠大的共模阻抗;

　　在較寬頻段內維持良好的抑制效果;

　　在高電流、高磁通條件下保持不過早飽和，減小溫升。

　　因此，在光伏并網逆變器、新能源汽車 OBC、電動工具電源、高端工業電源等領域，超微晶共模電感已經相當普遍。

　　2. 高頻變壓器、電感、電抗器

　　對于高頻高功率密度電源(如 LLC、PFC、全橋、半橋拓?fù)涞?，設計目標通常是：

　　體積小、效率高;

　　溫升低、可靠性強。

　　采用超微晶磁芯的變壓器、電感具有：CSDN博客+1

　　更高的飽和磁感，允許更高磁通密度工作 → 體積可顯著縮小;

　　良好的頻率特性和低損耗 → 提升整體轉換效率;

　　穩定的溫度特性 → 不容易因為環境變化導致性能飄移。

　　3. 精密互感器、電流傳感器

　　在電力系統測量、差動保護等環節，互感器磁芯的線性和穩定性非常關鍵。

　　超微晶磁芯可提供：ResearchGate+1

　　高磁導率和低矯頑力，磁滯誤差小;

　　比較寬的線性區，減少測量失真;

　　在溫度變化和長期使用下，性能保持良好。

　　因此也適用于精密電流互感器、電能質量監測設備等。

　　4. 特種電源、新能源與高端裝備

　　例如：

　　光伏逆變、儲能變流器中的濾波與功率磁件;

　　軌道交通、電焊機、大功率 UPS 里的關鍵磁件;

　　航空、電力電子、通訊電源等高端設備。谷歌專利+1

　　在這些場景中，超微晶磁芯通?？梢詭砀叩男?、更緊湊的結構以及更好的 EMC 性能。

　　五、從帶材到磁芯：超微晶磁芯是怎樣制造的?

　　1. 帶材制備

　　先通過快速冷卻(如單輥急冷)制備出鐵基非晶合金薄帶;

　　接著通過精確控制溫度和時間的退火工藝，使非晶態合金中析出細小納米晶粒;

　　得到具有“超微晶”結構的軟磁合金帶材。谷歌專利+1

　　帶材厚度通常在幾十微米量級，既利于卷繞成磁芯，又能控制渦流損耗。

　　2. 卷繞成型與熱處理

　　將帶材按設計尺寸卷繞成環形、C 型等磁芯坯料;ResearchGate+1

　　再進行一次或多次熱處理，優化磁導率、損耗等指標;

　　最后進行涂層、切割、磨削等工序，制成可直接裝配的磁芯。

　　熱處理工藝對最終磁性能影響極大，退火前后磁導率和損耗可能相差 10 倍以上，因此每家廠商都會有較為核心的退火配方和工藝窗口。谷歌專利+1

　　六、設計和選型超微晶磁芯時需要關注什么?

　　1. 明確應用和工作條件

　　先搞清楚幾個問題：

　　工作頻率范圍：工頻?幾十 kHz?還是更高?

　　工作磁通密度大概多少?是否存在峰值沖擊?

　　預期電流大小、溫升限制、效率目標?

　　對 EMC、線性度等有沒有特別高要求?

　　這些會直接決定：

　　選哪一種牌號和牌號組合的超微晶材料;

　　磁芯尺寸、截面積、磁路形式;

　　是否需要搭配鐵氧體或其他材料組合使用。

　　2. 查看關鍵磁性參數

　　飽和磁感應強度(Bs)：與最大可用磁通密度和功率密度相關;

　　有效磁導率(μe)：影響電感量、共模阻抗等;

　　損耗曲線：在目標頻率和磁通下?lián)p耗情況如何;

　　溫度特性：在可能的環境溫度范圍內參數變化是否可接受。

　　在 datasheet 中，通?？梢钥吹讲煌l率、不同磁通密度下的損耗數據，選型時要對照自己應用的工況而不是只看單點指標。

　　3. 磁芯形狀與繞組工藝

　　環形磁芯適合共模電感、小型變壓器，磁路閉合、漏磁小;

　　C 型、E 型、U 型適合較大功率的變壓器、電抗器，繞線更方便;bbs.21dianyuan.com+1

　　對高頻、高電流應用，要考慮分布電容、繞組布局、散熱方式。

　　在設計中，磁芯和繞組是一個整體，線徑、匝數、層數、絕緣和浸漆等工藝都會影響最終性能。

　　七、使用超微晶磁芯過程中的注意事項

　　防止過度飽和

　　超微晶磁芯雖然 Bs 較高，但如果設計時把磁通密度壓得過高，一旦遇到電壓波動或浪涌，仍可能出現飽和，導致電感量驟降、浪涌加重甚至器件損壞。

　　關注溫升與散熱

　　磁芯損耗 + 銅損都會變成熱，尤其在封裝緊湊、散熱條件一般的設備中，需要通過結構設計、風道設計合理把熱量帶走。

　　機械應力和固定方式

　　卷繞磁芯對機械應力較敏感，過度夾緊、撞擊或加工不當可能影響磁性能，需要選擇合適的固定方式和灌封材料。

　　保持絕緣與防潮

　　涂覆、包帶、浸漆既是為了防止短路、提高機械強度，也是為了改善耐環境性能，特別是在高濕、高鹽霧環境中使用時更要注意。

　　八、超微晶磁芯帶來的價值：不僅是“換個材料”那么簡單

　　對于很多電源和磁性元件設計來說，從鐵氧體、硅鋼升級到超微晶磁芯，帶來的不僅是實驗室里幾條漂亮的曲線，而是實實在在的系統收益：

　　更高功率密度：同樣體積下，可承受更大的功率;

　　更高效率：降低磁芯損耗與銅損，減小溫升壓力;

　　更好的 EMC：共模電感、小信號磁件的性能提升，使整機更容易通過認證;

　　更高的可靠性：溫度和長期穩定性更好，減少因磁件老化帶來的故障。

　　隨著新能源、高端電源、工業設備等領域?qū)Ω咝阅艽判圆牧系男枨蟛粩嘣黾樱⒕Т判菊趶摹案叨诉x項”一步步走向更多產品的“常規配置”。

　　在面向未來的新一代電力電子設計中，誰能更早理解并善用超微晶磁芯這種材料優勢，往往就能在效率、體積、可靠性上拉開一小步，而這小小的差距，對一款競爭激烈的電源產品來說，往往已經足夠關鍵。
