“當(dāng)頻率跨入兆赫，普通硅鋼瞬間失守——坡莫合金磁芯憑什么穩(wěn)坐磁場中心?”

　　1|材料基因：80 % 鎳+20 % 鐵的深層默契

　　成分配比?高鎳降低各向異性能量，鐵元素維持飽和磁感應(yīng)強(qiáng)度，兩者形成亞穩(wěn)面心立方結(jié)構(gòu)。

　　微觀位錯?固溶處理后晶格應(yīng)變小，磁疇壁移動阻力微乎其微，奠定“超高導(dǎo)磁”天賦。

　　2|性能剖面：三張關(guān)鍵曲線的底層邏輯

　　μ?f 曲線?在 10 kHz?1 MHz 范圍保持 μ? > 80 000，適配高速脈沖、電流互感。

　　B?H 回線?矯頑力<0.2 A/m，面積窄如線條，意味著鐵損極低。

　　ρ?T 曲線?居里點約 500 ℃，200 ℃以內(nèi)磁導(dǎo)率波動<3%，高溫傳感器也能放心用。

　　3|制造工藝：從帶材到粉芯的三道門檻

　　冷軋超薄帶?一次成型 15 μm 薄帶，紋理與厚度雙重均勻;

　　精控退火?氫氣保護(hù)+恒位差退火，消除應(yīng)力殘余，磁導(dǎo)率漲幅 30 %;

　　絕緣涂覆 & 卷繞?無機(jī)薄膜隔層抑制渦流，卷制環(huán)形磁路，杜絕接縫損耗。

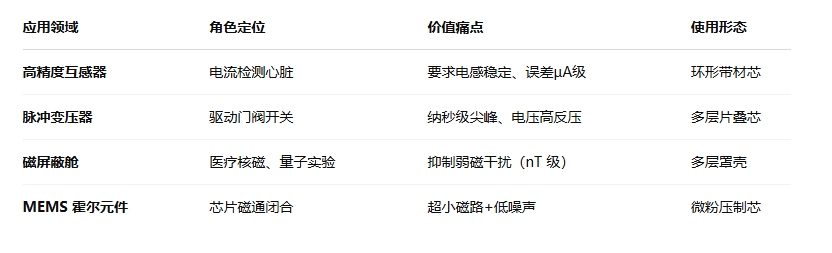

　　4|場景矩陣：誰在倚重坡莫合金?

　　5|價值對照：與硅鋼、鐵硅鋁誰優(yōu)誰劣?

　　頻率?硅鋼穩(wěn)于 400 Hz，鐵硅鋁挺到 20 kHz，坡莫合金輕松上 MHz;

　　損耗?相同 10 kHz、0.2 T 條件下，坡莫合金功耗僅硅鋼 1/8;

　　成本?單公斤價格約為取向硅鋼 6 倍，但單位磁能積使用壽命翻倍，生命周期成本反降。

　　6|設(shè)計視角：工程師繞不開的三組參數(shù)

　　有效磁路長度 (??)?環(huán)芯越緊湊，電感系數(shù)越大;

　　填充系數(shù) (k?)?帶材厚度/絕緣厚度之和，控制在 0.83?0.86 可兼顧損耗與空間;

　　偏磁容限?設(shè)計剩磁≤5 % B?，可避免高頻偏置導(dǎo)致的波形畸變。

　　7|可持續(xù)路線：鎳基軟磁的“綠色升級”

　　真空再生鎳?回收廢舊鎳材，二次冶煉減少 40 % 碳排;

　　無鉻鈍化涂層?取代六價鉻，滿足 RoHS 3.0;

　　數(shù)字孿生工藝?在線磁性阻抗監(jiān)控，缺陷卷即刻剔除，降低 5 % 資源浪費。

　　換個鏡頭|從“磁性能”到“系統(tǒng)收益”

　　在傳統(tǒng)評估里，材料常以“初始磁導(dǎo)率、矯頑力”兩條指標(biāo)定輸贏。若把坡莫合金放進(jìn)整機(jī)系統(tǒng)的能量流、散熱和可靠性模型中，會發(fā)現(xiàn)它反復(fù)出現(xiàn)“放大循環(huán)價值”的隱藏收益：

　　減少信號失真 → 節(jié)省控制算法冗余 → 節(jié)省 MCU 處理時鐘;

　　壓縮散熱件體積 → 降低散熱風(fēng)道設(shè)計復(fù)雜度;

　　拉長器件壽命 → 延遲運維窗口，降低停機(jī)成本。

　　因此，坡莫合金磁芯等同于在高頻、高靈敏度應(yīng)用里埋下一枚“效率保險”。當(dāng)系統(tǒng)對能耗、體積、失真和可靠性提出更苛刻的同步指標(biāo)時，它往往成為唯一能同時打勾所有選項的材料。

　　終局思考

　　坡莫合金磁芯的故事，不是“一味追高磁導(dǎo)率”的英雄主義，而是一場圍繞頻率、能效與可持續(xù)的系統(tǒng)博弈。它適合極致，卻不盲目昂貴;強(qiáng)調(diào)參數(shù)，卻更關(guān)注全局收益。若你正為高頻變換器或弱磁檢測方案冥思苦想，不妨在試驗清單里寫上這枚低調(diào)的鎳鐵環(huán)——或許，它正是讓整套設(shè)計躍升一個代際的關(guān)鍵拼圖。
